Kako hitro in poceni izmeriti dejansko temperaturo radiatorjev?
Nadzor površinskih temperatur grelnih teles je zelo pomemben dejavnik pri kvalitetnem upravljanju toplotnih ogrevalnih sistemov v domovih in industriji. Občasna enostavna preverjanja površinskih temperatur radiatorjev, grelnih cevi in cilindrov z vročo vodo, pripomorejo k boljši oceni izkoristka in detekciji morebitnih izgub v tokokrogih.
Poznamo nekaj različnih načinov merjenj površinskih temperatur, od preprostih in cenovno ugodnih, do nekoliko naprednejših in malce dražjih. Tudi natančnosti odčitkov izmerjenih temperatur se razlikujejo glede na način izvajanja meritev in glede na izbiro naprave - termometra.
V nadaljevnaju vam želimo predstaviti 3 zanesljive in enostavne termometre za merjenja temperatur radiatorjev, grelnih cevi ter njihove prednosti.

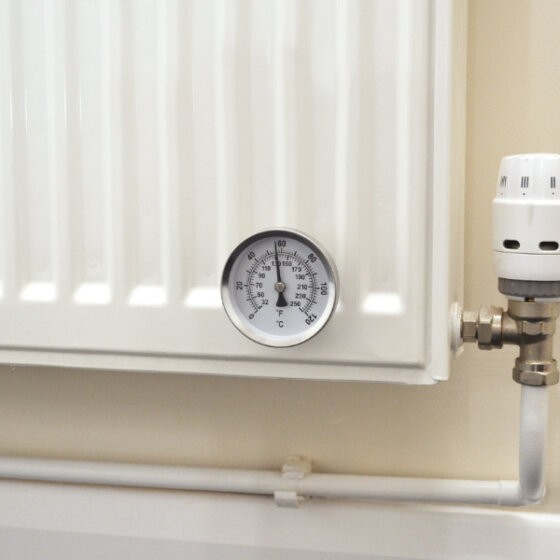

Magnetni termometer za radiatorje
zelo primerni za stalna kontinuirana merjenja temperatur
Magnetni termometri za radiatorje so preprosti analogni bimetalni termometri, ki jih s pomočjo magneta enostavno namestite na radiatorje. Primerni so za uporabo npr. v bolnicah, kjer se izkaže potreba po stalnem nadzoru temperatur. So varni za uporabo in cenovno ugodni.
Termometri so zelo ekonomična izbira tudi za naše domove ali manjše pisarne oz. za povsod tam, kjer je pomembno nemoteno ogrevanje. V praksi jih pogosto uporabljajo npr. HVAC strokovnjaki pri raznih instalacijah ogrevalnih sistemov. Edina slabost tovrstnih merilnikov je nekoliko počasnejši odziv in nekoliko nižja natančnost primerjaje z dražjimi termometri.

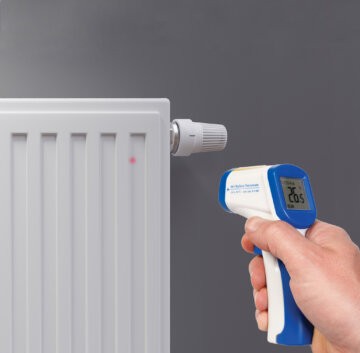

Infrardeči ali brezdotikalni termometri - laserji
zelo primerni za hitre odčitke
Infrardeči termometri omogočajo hitra in enostavna merjenja površinskih temperatur, zlasti predmetov, ki so lahko zelo vroči ali težje dosegljivi. Zaradi omenjene lastnosti so največkrat primarna izbira HVAC strokovanjakov pri preverjanju temperatur cevi, radiatorjev ali drugih grelnih teles.
Pomembno je, da pri merjenju z laserskimi termometri upoštevate osnovna pravila. Vedno poskrbite, da merska leča termometra ostaja čista in brez sledi prstnih odtisov. Ravno tako poskrbite, da je emisivnost (npr. za izvajanje meritev temperatur radiatorjev) nastavljena na vrednost 0,55. Meritve izvajajte pravokotno na grelno telo oz. merjenec in iz najbližje možne razdalje. Ob upoštevanju omenjenega bodo odčitki točni in zanesljivi.
Kadar merite temperature težko dostopnih mest uporabite laserski termometer s pomožnim žarkom. Ta vam prikaže točko meritve na merjencu ter tako zagotavlja, da res merite temperaturo želene površine. Nekateri laserski termometri omogočajo tudi uporabno dodatnih sond, kar je velika prednost, saj lahko en merilnik uporabljate za več različnih aplikacij (merjenje temperatur površin cevi, zraka in drugih plinov, takočin,...). Primer takšnega dvofunkcijskega termometra je model RayTemp 8.
Zunanje površinske sonde
zelo primerne za doseganje višjih natančnosti meritev temperatur cevi ali radiatorjev

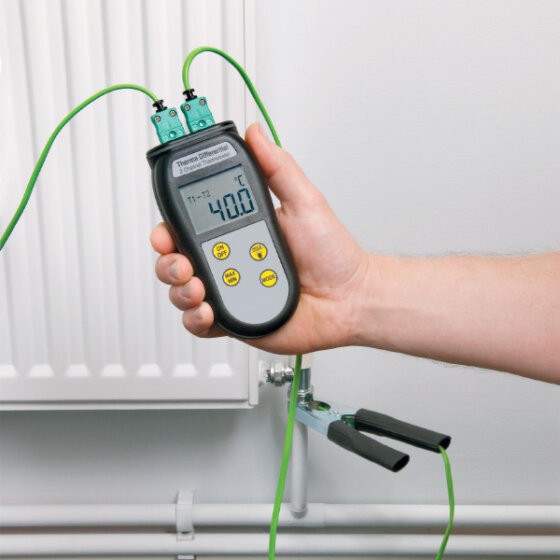

V primerih, ko bi površinske temperature radiatorjev in drugih grelnih teles želeli izmeriti še bolj natančno, lahko zato uporabite precizne zunanje sonde, ki jih povežete z namenskimi termometri in tako zagotovite res najbolj točne rezultate. Iz širokega nabora lahko izberete veliko različnih sond. Primer na sliki prikazuje, kako uporabnik z diferencialnim termometrom primerja temperaturo vode v cevi na začetku in hkrati na koncu tokokroga radiatorja. Razliki obeh temperatur merilnik izračuna in prikaže in ta predstavljata porabljeno energijo.
Velja izpostaviti dva različna tipa zunanjih sond, ki ju lahko uporabite v takšnih ali podobnih primerih, in sicer površinska sonda Ribbon ter površinska magnetna sonda. Prva omogoča res hitre in zelo natančne odčitke, medtem ko se druga priporoča za daljša kontinuirana opazovanja, spremljanja temperatur npr. radiatorjev.
Za merjenja temperatur cevi sta zelo primerni tudi ring sonda za cevi in npr. clamp sonda za cevi. Z obema lahko dobesedno zaobjamemo cev in tako brez odstopanj ter napak izmerimo temperaturo vode v cevi.
Vsako sondo s katero želimo meriti temperature moramo povezati z digitalnim termometrom tipa K termopar. Priporočamo uporabo enega od modelov serije Therma 1 oz. Therma vodoodporni. Zelo popularni so tudi termometri za merjenja temperaturnih razlik oz. t.i. diferencialni dvokanalni termometri. Ti odčitajo dve temperaturni vrednosti in v realnem času na prikazovalniku prikažejo temperaturno razliko.
Pri merjenju površinskih temperatur ne gre pozabiti tudi na naprednejše načine povezljivosti oz. t.i. bluetooth termometre. Takšni termometri podatke izmerjene temperature posredujejo v mobilni telefon ali tablični računalnik, katere uporabnik v nadaljevanju postopka brez uporabe papirja in zelo enostavno analizira ter po potrebi posreduje sodelavcu v pisarno. Primer takšnega merilnika je termometer BlueTherm One LE.
Povzetek
V kolikor potrebujete cenovno ugodne in zanesljive termometre za merjenja površinskih temperatur radiatorjev so prava izbira enostavni magnetni termometri.
Za primere, ko želite na hitro izmeriti temperature različnih površin, npr. danes radiatorja in jutri predmeta, ki je težje dostopen, predlagamo nakup laserskih termometrov. Meritve z laserji so enostavne in hitre, vendar se je potrebno držati določenih zgoraj opisanih pravil, saj so v nasprotnem primeru odčitki lahko manj natančni.
Za najbolj natančne meritve se še vedno priporoča uporaba različnih tipov površinskih sond v kombinaciji z združljivimi digitalnimi termometri. V kolikor želite prihranimi na času ne prezrite bluetooth termometrov, ki vam v kombinaciji s primernimi sondami omogočajo bolj oraganiziran arhiv izmerjenih podatkov in delitev le-teh med uporabnike.
Če želite izvedeti več o termometrih HVAC preverite našo spletno stran ali pa nas kontaktirajte in skupaj bomo poiskali pravo rešitev za vas.
